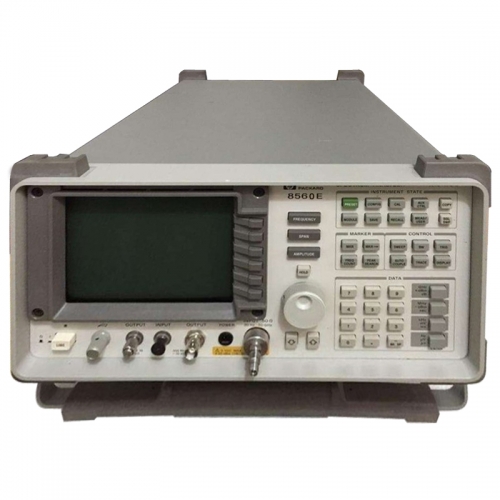

Agilent8560E頻譜分析儀|安捷倫8560E

頻率范圍（內混頻）：

Agilent HP8560EC：30 Hz連接掃描到2.9，6.5，13.2，26.5， 40或50 GHz

Agilent HP8561EC：30Hz～6.5GHz

Agilent HP8562EC：30Hz～13.2GHz

Agilent HP8563EC：9kHz～26.5GHz;30Hz～26.5GHz（選件006）

Agilent HP8564EC：9kHz～40GHz;30Hz～40GHz（選件006）

Agilent HP8565EC：9kHz～50GHz;30Hz～50GHz（選件006）

頻率范圍(外混頻）：

18GHz～325GHz分12個波導頻段（不能由8560EC選件002提供）

Agilent HP8563EC 頻譜分析儀一般指標

Agilent HP8563EC 頻譜分析儀環境指標

校準周期：2年（8560EC/61EC/62EC/63EC）;1年（8564EC/65EC）

預熱時間：在普通環境條件下為5分鐘

溫度：-10°～+55℃（工作時）；-51°～+71℃（不工作時）

濕度：95%，在40℃條件下持續5天

防水性：在16升/小時/英尺2的雨量下不透水

高度：15000英尺（工作時）；50000英尺（不工作時）

脈沖沖擊（半正弦）：30g,持續11ms

運輸拖架：有6個面和8個拐角的8英寸拖架

電磁兼容性：傳導和輻射干擾符合CISPR Pub.11(1990)。除某些指標外，均滿足MIL-STD-461 C part4標準。

電源要求

用115Vac工作：90～140V rms,3.2A rms max,47～440Hz

用230Vac 工作：180～250V rms,1.8Arms max,47～66Hz

功耗;180W（8560EC/61EC/62EC/63EC）;260W（8564EC/65EC）

聲頻噪音（額定值）：在室溫下，強度＜5.0貝爾（ISODP 7779）

尺寸（不帶手把，支架，面罩）：337mm(寬)×187mm(高)×461mm(長)

重量（搬運重量，額定值）：20kg

選件002內置跟蹤發生器（只用于8560EC）

頻率范圍：300KHz～2.9GHz

精度(取峰值之后)：±(基準頻率精度×調諧頻率+5%×間隔+295Hz)

跟蹤漂移（額定值）：5分鐘預熱之后，可用于1KHz RBW：30分鐘預防熱之后，可用于300Hz RBW

小RBW：300Hz 幅度

輸出電平：-10～+1dBm；-10～2.8dBm(典型值)分辨率：0.1dB精度（25℃±10℃）

微調：±0.2dB/dB,±0.5dBmax

精度：0.75dB

電平平坦度：±2.0dB

動態范圍：95dB(300KHz～1MHz)；115dB(1MHz～2.0GHz)；110dB(2.0GHz～2.9GHz)

功率掃描：10dB范圍，0.1dB分辨率輸入/輸出

RF輸出（前面板）：N型（陰），50Ω（額定）

外ALC輸入（后面板）：BNC（陰），與負向檢波器一起使用
