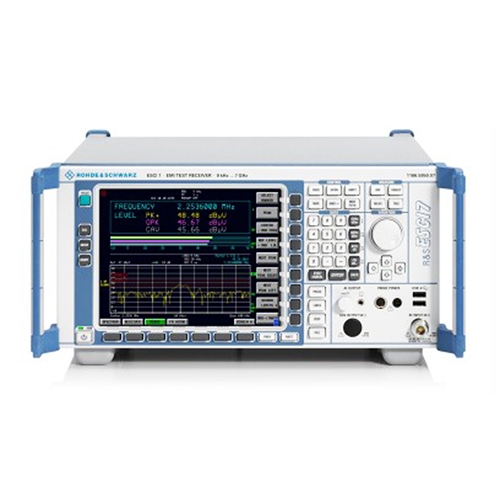

R&S | ESCI | EMI測試接收機|羅德與施瓦茨|EMC測試儀
名 稱：EMC 接收機
型 號：ESCI
品 牌：德國羅德與施瓦茨 | R&S | Rohde&Schwarz
產品應用
小型EMI 測試接收機，適用于對從9 kHz-3 GHz 的所有民用標準的認證測試，具有頻譜分析儀平臺的EMI測試接受機系列中增添了一款頂級儀器。R&S ESCI完全符合CISPR16-1-1。該儀器的工作頻率范圍為9KHZ-3GHZ。并且配有一個21厘米TFT彩色顯示器。EMI測試接收機R&S ESCI依照所有民用標準進行電磁發射測量，并且將多種類型的儀器集于一身。
◆ 便攜式、可調諧的EMI 測試接收機，使用配備的R&S? FSP-B30 和R&S? FSP-B31電池選件可脫離交流電源工作，重量只有10.5 公斤，特別適合移動使用
◆ 自動、符合標準的測試接收機，可獨立進行認證測量
◆ 系統兼容的測試接收機，可通過IEC/IEEE 總線接口或局域網接口并接合EMI 軟件包如R&S? EMC32 實現遠程控制
◆ 頻譜分析儀具有卓越的射頻特性，具有足夠的測量功能，可滿足實驗室測量和針對移動無線電標準的測量的要求，具有一個均方根檢波器、可選ACP標準和高達5 MHz 的通道帶寬
◆ 測量喀嚦聲干擾的時域分析儀，可記錄超過兩小時的干擾與時間數據
主要特性
卓越的測試接收機特性
1. 適用于所有商業EMI要求，如CISPR.EN.ETS.FCC.ANSI.C63.4.VCCI和VDE
2. 峰值（最大.最?。?zhǔn)峰值.均方根.CISPR平均檢波器
（最多可同時使用三個檢波器）
3. 各個檢波器可以用條形圖顯示，帶峰值保持指示
4. 符合CISPR16-1-1對準峰值檢波器的脈沖加權
5. 時域分析，例如測量嚦嚦聲干擾
6 符合CISPR的EMI測量帶寬200MHZ.9KHZ.120KHZ.1MHZ
7. 內置11個預選濾波器和20DB的前置放大器
8. 脈沖保護型射頻輸入
9. 傳感器.探頭和天線等附件的電源
10.過載指示
11.內置AF解調器
12.明亮的21厘米TFT彩色顯示屏
強大的固化軟件功能
◆ 具有獨立可編程參數的掃描表，多達十個子范圍用于自動或交互式測試程序
◆ 每個跡線存儲器有單獨的預掃描測量、數據縮減和最終測量,即最多三條跡線的500 個測量值被以表格形式保存
◆ 對電纜損耗、耦合網絡和天線的校正值包含在傳感器系數中
◆ 用于最終加權測量的頻率表可進行數據縮減和修改
◆ 依照民用標準的限定值
◆ 自動電平校正
◆ 完整儀器設置存儲在磁盤或內部硬盤上
PC 兼容屏幕快照，無需任何轉換軟件
◆ Windows 打印機支持
◆ USB 接口（鍵盤，鼠標）
◆ 驅動程序：LabView，LabWindows/CVI，用于VEE 上的VXI 即插即用儀器驅動程序，Visual Basic， Visual C++，Borland C++，等等
◆ SCPI- 兼容
高測量速度
◆ 接收機模式- 測量時間從100 μs 開始（SCAN（掃描）模式）
◆ 頻譜分析儀模式
- 掃頻時間從2.5ms-16000s（掃寬>10 Hz）
- 零掃寬（時域）從1s-16000s，精度125 ns
頻譜分析儀
◆ 頻譜分析儀模式下的預覽測量
◆ 分辨率帶寬從10 Hz-10 MHz（按1/3/10 步）
◆ 用于數字調制信號測量的均方根檢波器
◆ 從1 Hz到30 kHz 的數字濾波器
◆ 帶寬從100 Hz-5 MHz 的信道濾波器
◆ 用于IP3、ACPR、OBW 功能的測試程序
◆ 時域中的快速ACP 測量
性 能
◆ 1DB壓縮點>+5dBm(預選器關)
◆ 總測量不確定度
-接收機模式<1 Db
-頻譜分析儀模式<0.5dB（預選器關）
◆ 顯示的平均噪聲電平（DANL）典型值-155dBm（RBW=10HZ，前置放大器打開）
◆ 相位噪聲（f=500MHZ）
◆ 〈-113dBc（1HZ）（偏離載波10KHZ）
技術規格：
頻率
頻率范圍
9kHz ~ 3GHz
頻率分辨率
0.01Hz
頻率顯示（接收機模式）
數字顯示
頻率顯示（分析儀模式）
使用標記或頻率計數器
SSB相位噪聲
（載波500MHz，偏置10MHz）
-145dBc/1Hz（典型值）
掃描
每頻率點測量時間
100μs ~100s
掃頻（分析儀模式）
在時間范圍內，掃寬=0Hz
在頻率范圍內，掃寬≥10Hz
1μs ~16000s，分辨率125ns
2.5ms ~ 16000s
分辨帶寬
掃頻濾波器
-3dB帶寬
10Hz ~ 3MHz，按1、3序列
EMI濾波器（-6dB，脈沖帶寬）
200Hz，9kHz，120kHz，1MHz
視頻帶寬（分析儀模式）
1Hz ~ 10MHz，按1、3序列
FFT 濾波器（-3dB，分析儀模式）
1Hz ~ 30kHz，按1，3序列
預選器（在分析儀模式下可以關閉）
11個預選濾波器
前置放大器（可以在預選濾波器和第1混頻器之間切換）
20dB
電平
顯示范圍
顯示噪聲電平至30dBm
最大輸入電平（射頻衰減≥10dB）
直流電壓
0V（直流耦合）；50V（交流耦合）
連續波RF功率
30dBm
最大脈沖電壓(10μs)
150V
最大脈沖能量(20μs)
10mWs
脈沖頻譜密度
97dBμV/MHz
交叉調制
輸入混頻器的1dB壓縮點
（載波大于200MHz，0dB射頻衰減，
預選器和前置放大器關閉）
5dBm（額定值）
三階交叉點（T.O.I.，200MHz~ 3GHz，電平2×-30dBm，Δf＞5×中頻帶寬或分辨率帶寬,或＞10kHz）
預選器關
＞7dBm（典型10dBm）
預選器開，前置放大器關
＞2dBm（典型5dBm）
預選器開，前置放大器開
＞-18dBm（典型值-15dBm）
交叉點k2（100MHz~ 3GHz）
預選器關
35dBm（典型）
預選器開，前置放大器關
＞50dBm
預選器開，前置放大器開
＞35dBm
顯示噪聲電平（分析儀模式）
（0dB射頻衰減，RBW=10Hz，VBW=1Hz，掃寬=0Hz，
20平均，跡線平均，50Ω終端，10MHz ~1GHz）
預選器關(交流/直流耦合)
＜-142dBm（典型值-145dBm）
預選器開，前置放大器關
＜-142dBm（典型值-145dBm）
預選器開，前置放大器開
＜-152dBm（典型值-155dBm）
顯示噪聲電平（接收機模式）（AV顯示，30MHz ~1GHz，BW=120kHz）
前置放大器關
＜6dBμV（典型值3dBμV）
前置放大器開
＜-16dBμV（典型值-19dBμV）
抗干擾能力
鏡像頻率，中頻
＞70dB
亂真響應（載波大于1MHz，
無輸入信號，0dB射頻衰減）
＜-103dBm
其他亂真
＜-70dBc
射頻泄漏
電平顯示，場強3V/m，0dB射頻衰減，50Ω終端，載波頻率不等于中頻
＜10dBμV（額定值）
電平顯示（接收機模式）
電平顯示，數字
數字，0.01dB分辨率
電平顯示，模擬
條形圖顯示，每個檢波器單獨顯示
頻譜，電平軸
電平軸10dB傳~200dB，10dB步長
頻譜，頻率軸
用戶可選，線性或?qū)?shù)
電平顯示（分析儀模式）
結果顯示
501×400像素（每張圖），最多可顯示2個具有獨立設置的圖
對數電平顯示范圍
1dB，10dB ~200dB，10dB步長
線性電平顯示范圍
10%參考電平/刻度（10個刻度）
最大跡線數量，1張圖
3
最大跡線數量，2張圖
6
電平測量精度
總誤差
預選器和前置放大器關
±0.5dB
預選器和前置放大器開
±1dB
準峰值顯示
符合CISPR16-1標準
觸發器功能
觸發源
自由運行、視頻、外部、中頻電平
觸發偏置（掃寬≥10Hz）
125ns ~ 100s
選通源
視頻，外部，中頻電平
選通延遲
1μs ~100s

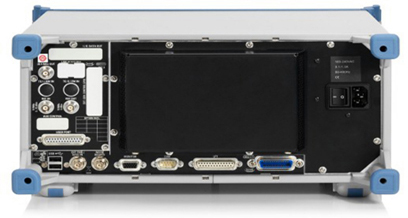

接口
外部噪聲源電源
BNC，孔式，28V直流
IEC/IEEE 總線遠程控制
IEC625-2/IEEE488.2
串行接口
RS-232-C
打印機接口
Centronics 并行接口
USB接口
版本1.1
一般特性
顯示器
21厘米TFT彩色顯示器，VGA，
+ 5℃ ~ +40℃；
0℃ ~+50℃（使用選件ESCI-B20）
電源
AC100 ~ 240V，50Hz ~400Hz ，
3.1 ~ 1.3A，70VA
尺寸（寬×高×厚）
412mm×197mm×417mm
重量
10.5kg
選 件:
◆ 加固機箱，角度可調把手 R&S FSP-B1
◆ 直流電源 R&S FSP-B30
◆ 調頻測量解調器 R&S FS K7
◆ 局域網接口 R&S FSP-B16
◆ 內部跟蹤發生器 R&S FSP-B9
◆ 外部發生器控制 R&S FSP_B10
◆ 電視觸發器和射頻功率觸發器 R&S FSP-B6
◆ 備用電池組（NIMH）R&S FSP-B32
◆ OCXO 10MHZ R&S FSP-B4
◆ 環境規范擴展 R&S ESCI-B20
